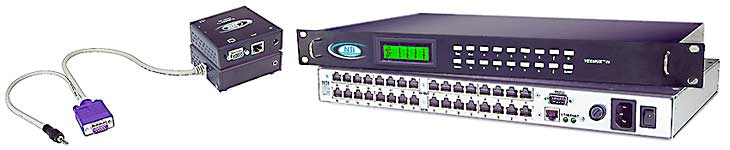

オーディオ/ビデオ マトリックススイッチ（CAT5ケーブル使用）

複数のコンピュータから出力されたオーディオ信号とビデオ信号を、
複数のスピーカーとモニタに対してスイッチングして分配します

• RJ45メス 入力/出力コネクタ
• アナログ帯域幅：175 MHz.
• 10BaseTイーサネット インターフェース

電源

• AC 110V/220V、 50/60Hz、IECコネクタ

ビデオ

• シャープでクリアな1024×768の解像度を最大183mまで延長
• 15ピン ミニD-subメス コネクタ、または4ピン ミニDINメス コネクタ
• 出力インピーダンス： 75Ω
• 最大出力レベル： 1.45Vp-p

オーディオ

• 3.5mmメス ステレオオーディオジャック
• 周波数特性： 20Hz 〜 20kHz、±1dB
• 信号対ノイズ比（SNR）： 76 dBA
• 全高調波歪（THD+N）： 0.017%
• ステレオクロストーク： -70 dB
• ラインレベル出力： マルチメディアスピーカーをサポート
• 最大出力レベル： 3.1Vp-p (ラインレベル)

電源

• AC 110V/220V、 50/60 Hz、ACアダプタ使用

• VGAとS-ビデオ、およびステレオオーディオをサポート

ビデオ

• SVGA、XGA,、VGA、S-ビデオと互換性
• 15ピン ミニD-subオス コネクタ、または4ピン ミニDINオス コネクタ
• 入力インピーダンス： 75Ω
• 最大入力レベル： 1.45Vp-p
• セパレートとコンポジットTTLレベル同期およびシンクオングリーンをサポート
• 入力同期周波数範囲：
  • 水平： 15 kHz 〜 130 kHz
  • 垂直： 30 Hz 〜 150 Hz
• ビデオはDC結合

オーディオ

• 3.5mmステレオオーディオプラグ
• 入力インピーダンス： 10kΩ
• 最大入力レベル： 3.1Vp-p (ラインレベル)

電源

• AC 110V/220V、 50/60 Hz、ACアダプタ使用

フロントパネルインターフェース

• 選択したポートのオーディオレベルをデジタルVUメーターディスプレイに表示
• 接続状態をLCDに表示
• フロントパネルのボタンから入力と出力を選択可能

RS232制御

• ボーレート選択範囲： 4800 〜 115200
• ボーレートはメインメニュー、シリアルコマンド、telnet、ウェブページから設定可能

コマンド

• CS - INxとOUTxで任意の1対1接続を設定する
• CA - 任意のINxをすべての出力に接続する
• RO - 出力に接続されている入力を返す
• CC - マトリックスの保存
• RC - マトリックスの呼び出し
• CB - ボーレート変更
• RV - バージョン情報
• RU - マトリックスサイズの読み出し、スイッチの入力数と出力数を返す

ネットワーク制御

• ウェブページまたはtelnetを通じて設定可能

ウェブサーバー（製品デモを見る）

• パスワードとユーザー設定のタイムアウト機能によってセキュリティを維持
• 最高25ユーザーがウェブページから同時にアクセス可能
• ユーザーは次のページにアクセス可能
  • スイッチページ - 任意の入力を任意の出力に接続、10件までの接続設定の保存と呼び出し、全ポートに信号調整の実行
  • セットアップページ -スイッチ構成の設定
  • パスワードページ - 最長16文字のパスワードの設定
  • ヘルプページ - ウェブインターフェースの使い方を説明したドキュメント
  • ログアウトページ - 現在アクティブとなっている接続の表示とウェブインターフェースのログアウト

Telnet

• パスワードによってセキュリティを維持
• コマンドはRS-232コマンドと類似
